LES JEUX DANS LA POSE DES CHARGES SUR LES RAYONNAGES

Publié le 10/09/2020

Dans ce poste, nous faisons référence aux jeaux nécessaires à la pose des charges unitaires palettisées sur les rayonnages et aussi pour les allées de travail.

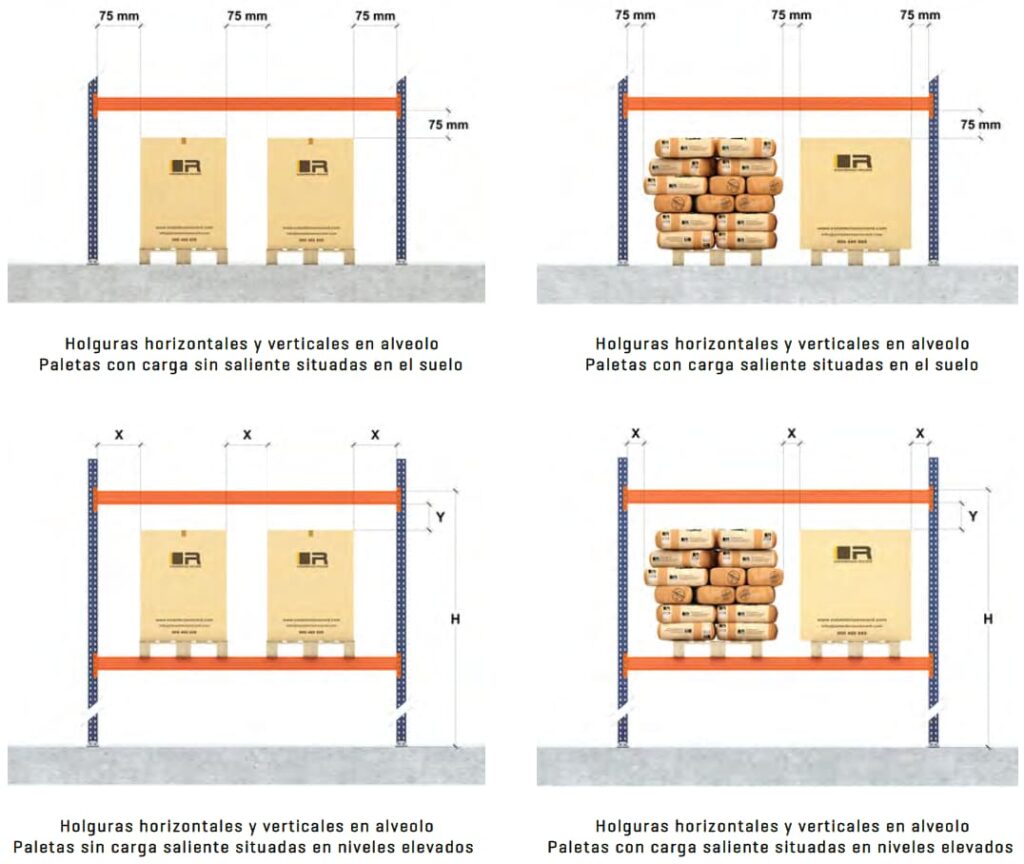

Jeux liés au positionnement de l'unité de charge. Tolérances horizontales et verticales dans un module



Les jeux doivent être considérés par rapport à la dimension totale de la palette et de la charge, c'est-à-dire toute saillie comprise. Les dimensions maximales de l'unité de charge doivent être définies par le rédacteur de spécifications ou l'utilisateur. Les jeux de travail ne doivent pas être inférieurs à ceux indiqués dans les illustrations et le tableau cidessous :



LES JEUX DANS LA POSE DES CHARGES SUR LES RAYONNAGES01

LES JEUX DANS LA POSE DES CHARGES SUR LES RAYONNAGES02

LES JEUX DANS LA POSE DES CHARGES SUR LES RAYONNAGES03

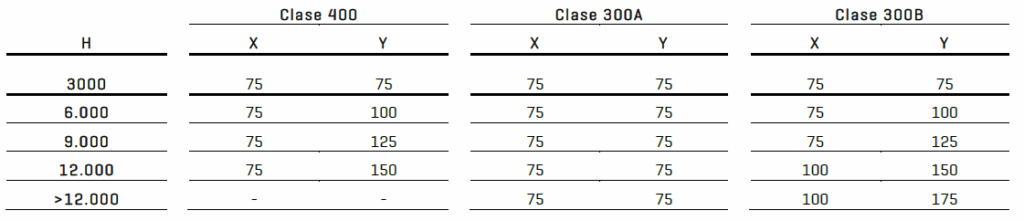

Valeur en mm.

Pour d'autres valeurs de H, les jeux peuvent être obtenus par interpolation linéaire.



Nonobstant ce qui précède, si le rédacteur de spécifications définit des environnements à haut risque, par exemple lorsque des unités de charge non rigides ou surdimensionnées sont utilisées, rendant l'approche des chariots plus difficile, ou lorsqu'il existe une rotation élevée, des jeux plus larges peuvent être nécessaires afin de maintenir des conditions de travail sûres.



Jeux liés au positionnement de l'unité de charge. Tolérances dans la profondeur

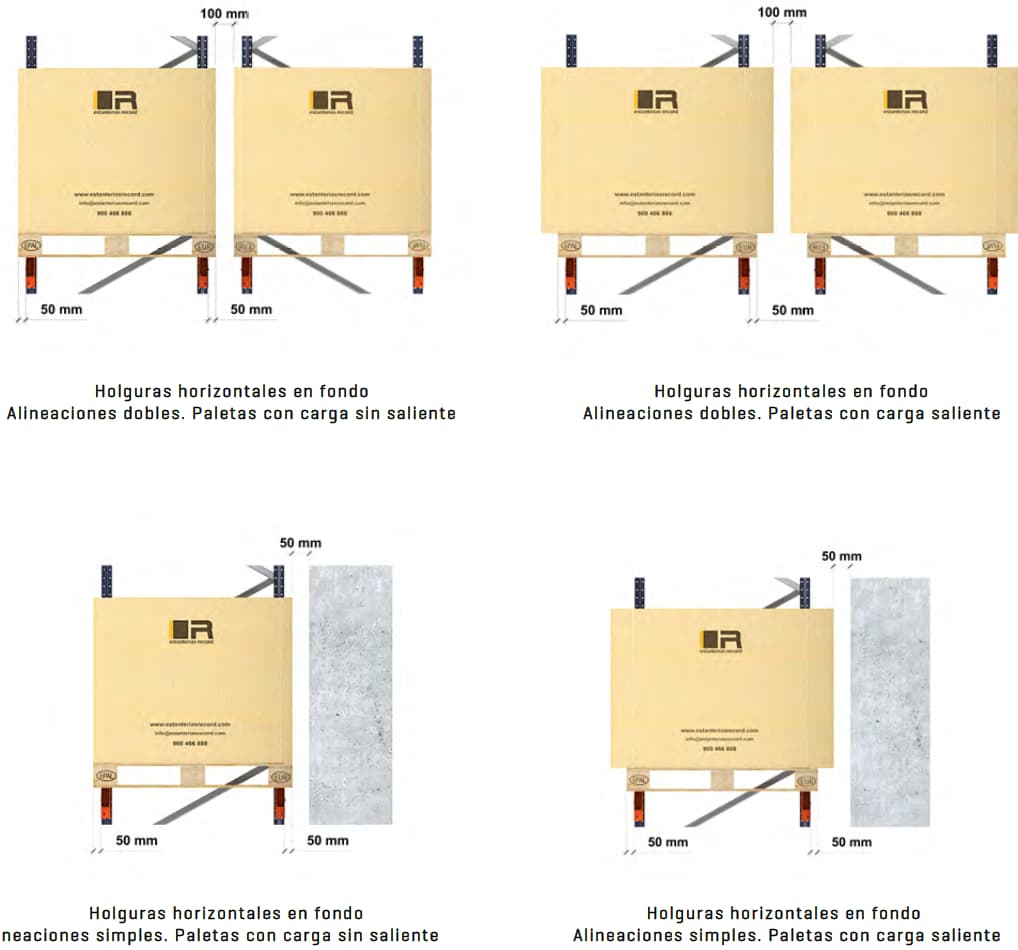

Les jeux horizontaux dans la profondeur sont illustrés ci-après :



LES JEUX DANS LA POSE DES CHARGES SUR LES RAYONNAGES04

LES JEUX DANS LA POSE DES CHARGES SUR LES RAYONNAGES



Dans les cas d'alignements simples illustrés ci-dessus, la distance minimale entre les charges et les éventuels obstacles situés derrière (murs, contreventements ou butées de sécurité) a été représentée.
